大宏科技無線AP辦公室覆蓋
一.需求分析
現有某單位，現在需建設無線網絡覆蓋整個辦公場所。該單位的布局為：長度50米，寬度30米，中間走廊兩邊房間布局形式。
1.1、方案設計
根據需求，我們設計采用每層安裝一套大功率電信級無線AP，使用功分器的形式，分接2個吸頂全向天線，分別安裝在走廊的中間位置。采用無線方式，架設方便，運行、維護成本低，周期短。本方案的設計綜合考慮經濟性、施工可行性等多方面因素，力求做到最優。

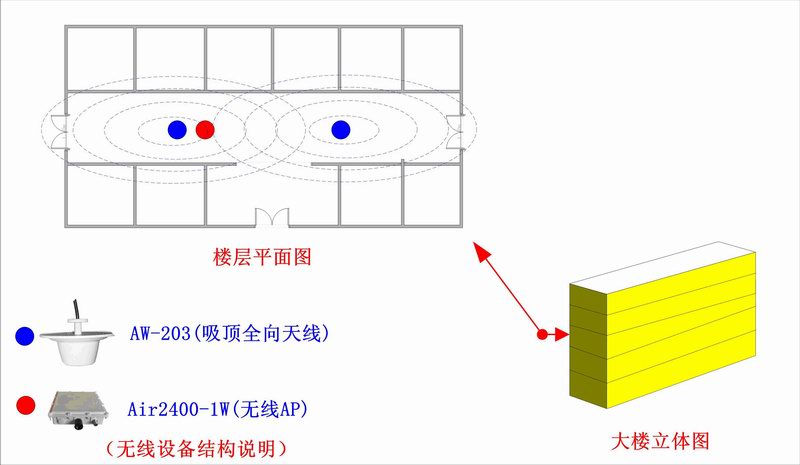

1.2 系統方案設計圖
每層使用一套高功率設備進行室內覆蓋
用無線方式覆蓋非常容易實現。由上圖可以看出，在辦公樓的相應位置各安裝一套功率可達1000mW的AIR2400-1W無線電信級AP，每套設備均采用高增益吸頂天線的設計方式，增強覆蓋強度及覆蓋面積，就能完全覆蓋貨倉。
這樣，每層樓裝一臺無線AP，四層共裝四臺無線AP。
無線設備連接圖：略
1.3 方案說明
本方案設計中，按照設備覆蓋性能而言，每層只需要1套設備基本可將整層樓實現全部覆蓋。理論上每臺無線設備最大可連接用戶數量為254個，所以對于辦公室來說是足夠的了。
在設備配置方面，。每臺設備的ESSID設置都相同，頻道用1、6、11、13進行錯開，使所有的無線AP在覆蓋范圍內真正的實現無縫漫游覆蓋功能。用戶在AP覆蓋的有效范圍內通過無線網卡，就可以實現網絡連接。
更詳細資料，請來電：0769-85243237,13825790103咨詢。
